Projektowanie trajektorii przewiertu HDD pod instalację liniową: jak dopasować geometrię do przeszkody

O powodzeniu całego procesu bezwykopowego układania instalacji decyduje precyzyjny projekt trajektorii, a nie samo wiercenie w terenie. Zanim maszyna robocza rozpocznie pracę, inżynierowie muszą opracować trójwymiarowy model trasy uwzględniający wszelkie lokalne ograniczenia przestrzenne. Prawidłowo wyznaczony przebieg otworu pilotażowego zapobiega niebezpiecznym odchyleniom głowicy, minimalizuje ryzyko utraty sterowania i chroni narzędzia wiertnicze. Wytyczona krzywa obejmuje starannie zaplanowane punkty wejścia i wyjścia, proste odcinki oraz łuki o ściśle określonych promieniach. Brak przemyślanego planu często skutkuje przerwaniem prac lub koniecznością kosztownej korekty przebiegu w trakcie wiercenia pod przeszkodą.

Dane wejściowe i dostosowanie geometrii do docelowej instalacji

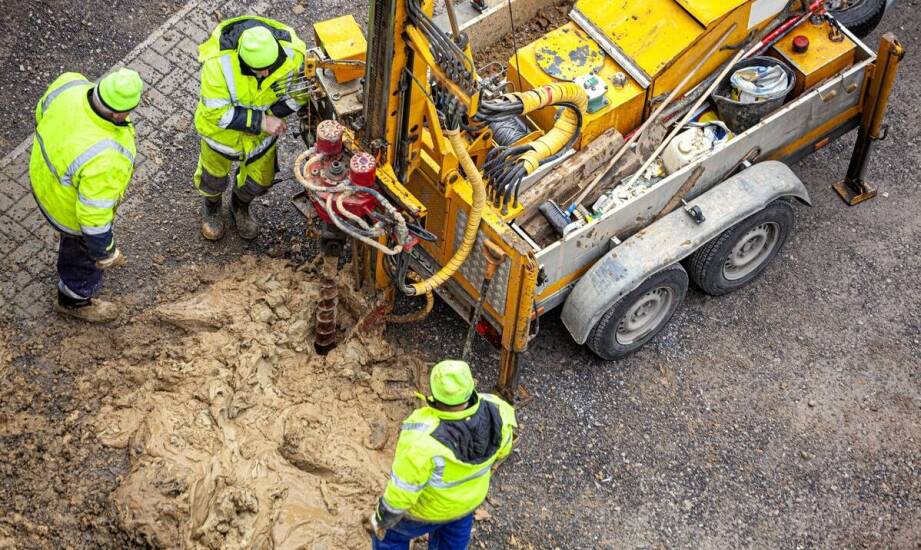

Przed przystąpieniem do wykreślania krzywej wiercenia konieczne jest zebranie kompleksowych danych o topografii trasy, wymiarach przeszkody oraz parametrach rurociągu. Podstawę bezpiecznego planowania stanowią rzetelne badania geologiczne, które zazwyczaj obejmują wiercenia rdzeniowe realizowane co 50 do 150 metrów wzdłuż osi instalacji. Aby uzyskać pełen obraz układu warstw podziemnych, takie odwierty badawcze muszą sięgać minimum 10 metrów poniżej najniższego punktu projektowanej trasy. Na bazie zgromadzonych informacji zespół inżynierski określa bezpieczne kąty nachylenia żerdzi na punktach wejścia i wyjścia otworu. Specjaliści ustalają także niezbędną długość sekcji prostoliniowych umożliwiających stabilizację pracującego narzędzia w pierwszej fazie wiercenia.

Zasadniczy wpływ na ostateczny kształt łuków ma rodzaj materiału oraz średnica podziemnej instalacji liniowej. Minimalny dopuszczalny promień gięcia dla rurociągów z polietylenu odpowiada 20 do 50-krotności ich średnicy zewnętrznej. W przypadku przewodów stalowych przyjmuje się wartości rzędu 3 do 5-krotności średnicy nominalnej wciąganej rury. Kable i rurociągi o znacznych gabarytach bezwzględnie wymuszają projektowanie łagodniejszych skrętów i prowadzenie otworu na większej głębokości. Właściwe wyprofilowanie dna trajektorii zapobiega deformacjom rury instalacyjnej oraz chroni ją przed niebezpiecznym zjawiskiem wyboczenia w trakcie uciągu. Dodatkowo projektanci uwzględniają techniczny zapas przestrzeni wokół układanej linii, który zazwyczaj wynosi około 20-30 procent rozmiaru wywierconego kanału. Pozostawiona przestrzeń pierścieniowa gwarantuje prawidłową cyrkulację płuczki bentonitowej, efektywne wynoszenie urobku oraz drastyczne zmniejszenie sił tarcia.

Wpływ ograniczeń terenowych i omijanie istniejącej infrastruktury

Budowa geologiczna podłoża, gęstość istniejącej zabudowy podziemnej oraz rzeźba terenu bezpośrednio zawężają dostępne warianty poprowadzenia otworu pilotażowego. W jednorodnych formacjach gliniastych i piaszczystych trajektoria może być prowadzona stosunkowo płytko, tuż pod kolidującymi obiektami. Grunt tego typu bardzo dobrze współpracuje z odpowiednio dobraną płuczką i w naturalny sposób stabilizuje ściany wydrążonego tunelu. Z kolei obecność twardych skał granitowych lub bazaltowych wymusza schodzenie na większe głębokości i zastosowanie specjalistycznych narzędzi gryzowych. Każde skrzyżowanie z działającymi wodociągami, kablami energetycznymi czy głębokimi fundamentami budynków zmusza projektanta do wyznaczenia szerokiego marginesu bezpieczeństwa. Wymijanie podziemnych kolizji często wymusza znaczne skrócenie dostępnych odcinków prostoliniowych i wymaga bardzo precyzyjnego korygowania promieni planowanych łuków. Taka konieczność znacząco podnosi ogólny poziom skomplikowania całej operacji inżynieryjnej.

Zaawansowane przewierty hdd przechodzące pod ruchliwymi drogami, placami miejskimi czy naturalnymi ciekami wodnymi wymagają specyficznego podejścia do punktów wejścia. Podczas prac prowadzonych pod drogami Bydgoszczy czy przeszkodami wodnymi w regionie kujawsko-pomorskim inżynierowie zazwyczaj planują łagodne zjazdy pod powierzchnię. Zespoły projektowe najczęściej wykorzystują kąty wejścia rzędu 10 do 20 stopni oraz ustalają dno otworu na głębokości od 5 do 15 metrów poniżej osi drogi. Spółka Retis Przewierty z Kruszyna Krajeńskiego realizuje tego typu inwestycje liniowe dla głównych wykonawców budowlanych i lokalnych inwestorów. Inżynierowie zawsze dostosowują krzywiznę przewiertu bezpośrednio do lokalnej nośności gruntu oraz restrykcyjnych wymogów prawnych stawianych przez zarządców dróg. Pozwala to na bezwykopowe posadowienie gazociągów i rur osłonowych bez ryzyka zapadania się nawierzchni asfaltowej czy naruszenia wałów przeciwpowodziowych.

Właściwie zaplanowana geometria przejścia podziemnego zawsze stanowi techniczny kompromis pomiędzy fizycznymi rozmiarami omijanej przeszkody a elastycznością docelowej instalacji. Równocześnie projekt musi w maksymalnym stopniu ograniczać jakiekolwiek ryzyko uszkodzenia sąsiadującej infrastruktury oraz naruszenia równowagi środowiska naturalnego. Optymalny model matematyczny trajektorii redukuje do minimum niepożądane naprężenia działające na rurę i zapewnia załodze wiertniczej pełną sterowalność głowicy. Rygorystyczne trzymanie się wytycznych geotechnicznych i wyliczonych promieni gięcia materiału pozwala na wieloletnie i bezawaryjne funkcjonowanie posadowionych sieci. Wykonawcy mogą dzięki temu bezpiecznie integrować nowe linie przesyłowe omijając najtrudniejsze bariery terenowe bez ingerencji w funkcjonującą na powierzchni infrastrukturę.
